YQL型立式燃气导热油炉

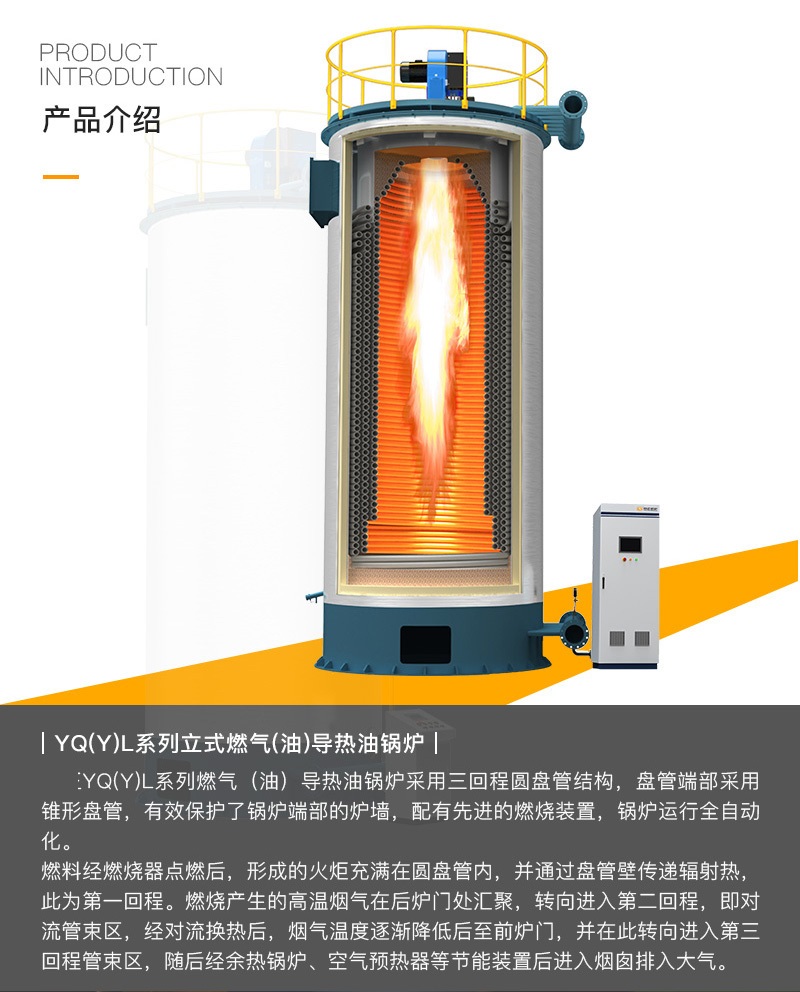

YQL系列燃气导热油锅炉采用三回程圆盘管结构，盘管端部采用缩口盘管，有效的保护了锅炉端部的炉墙，配有先进的燃烧装置，锅炉运行全自动化。燃料经燃烧器点燃后，形成的火炬充满在圆盘管内，并通过盘管壁传递辐射热，此为第一回程。燃烧产生的高温烟气在后炉门处汇聚，转向进入第二回程，即对流管束区，经对流换热后，烟气温度逐渐降低后至前炉门，并在此转向进入第三回程管束区，随后经节能器进入烟囱排向大气。

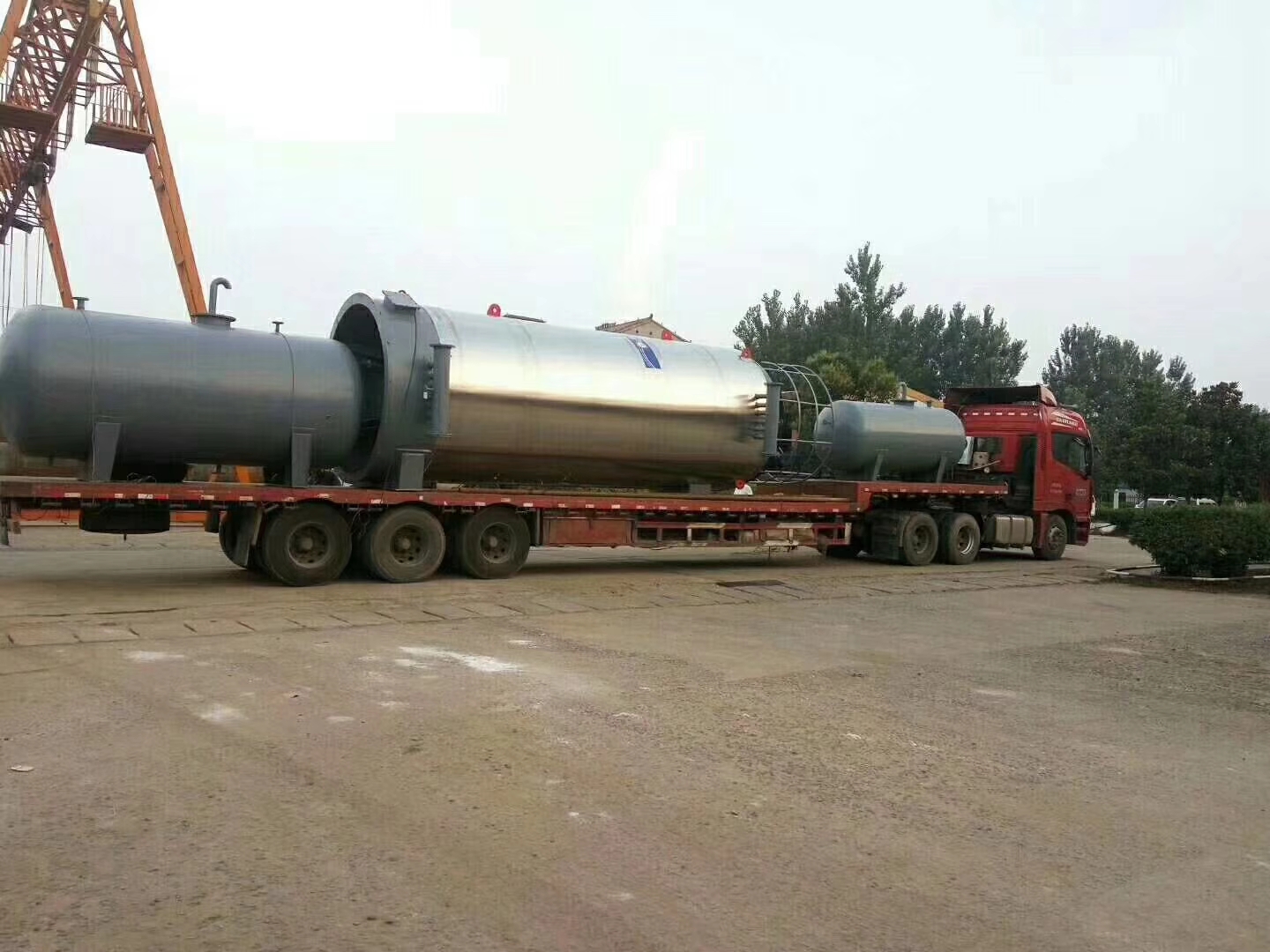

该锅炉整体出厂，在工地就位后，只需接通气（油）电就可投入运行。锅炉受热面包括四部分：炉膛辐射受热面，第一对流管束受热面，第二对流管钱受热面，节能器（余热锅炉）。
